Comparatori e supporti

Comparatori Beta e supporti magnetici per controlli di planarità, eccentricità e spessore

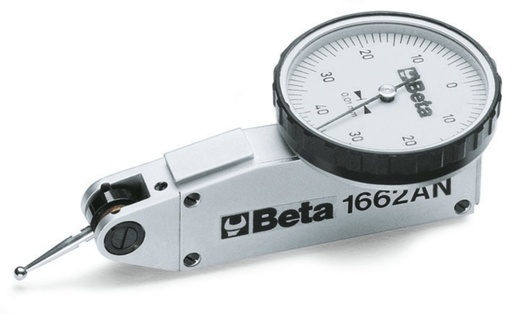

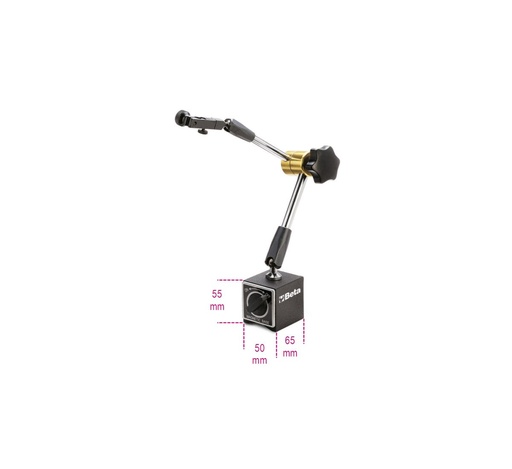

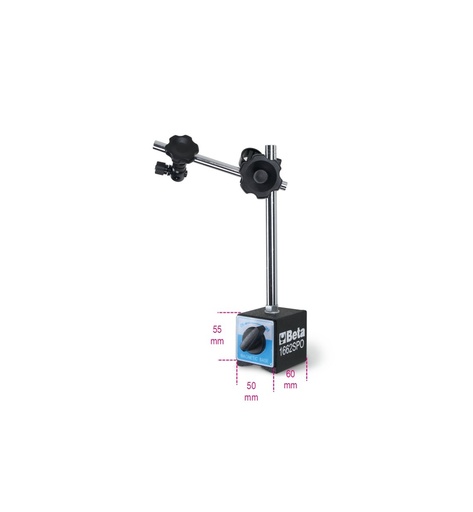

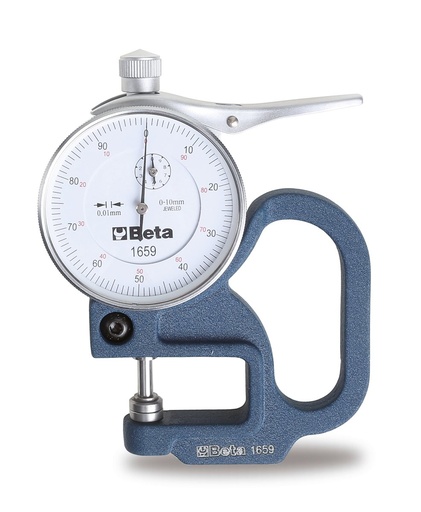

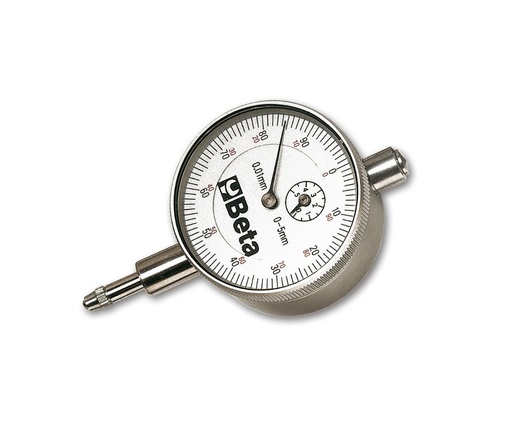

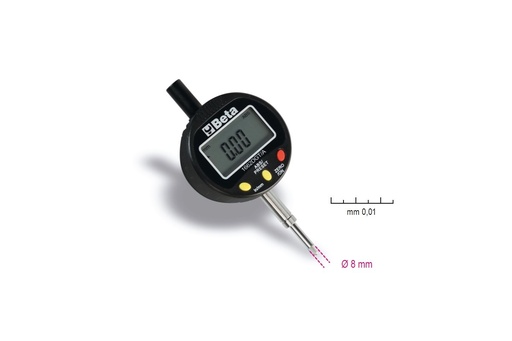

Il comparatore non misura una dimensione assoluta ma uno scostamento rispetto a un riferimento: è lo strumento per controllare eccentricità di alberi, planarità di superfici, giochi assiali e allineamenti. In questa categoria Beta trovi i comparatori 1662/1 e 1662/2 in astuccio rigido, il comparatore a tastatore orientabile 1662AN, il comparatore digitale a lettura centesimale 1662DGT/A e il misuratore di spessore con comparatore 1659. Per fissare lo strumento ci sono il supporto a base magnetica 1662SP0 e il supporto a base magnetica snodato 1662SP2. Le corse disponibili arrivano fino a 10 e 12,5 mm, con risoluzione di 0,01 mm.

Come scegliere

Il comparatore classico a quadrante è indicato per controlli di eccentricità e planarità con corsa ampia; la corsa va scelta in base allo scostamento atteso. Il comparatore a tastatore orientabile, con corsa ridotta, raggiunge superfici interne, gole e posizioni dove il comparatore a stelo non entra, ed è molto usato per centrare pezzi su macchine utensili. La versione digitale facilita la lettura e l'azzeramento. Il supporto è parte integrante della misura: la base magnetica snodata permette di orientare lo strumento con più libertà. Le norme di riferimento sono DIN 878 per i comparatori e DIN 2270.

Uso corretto e abbinamenti

Fissa la base magnetica su una superficie pulita e stabile, precarica leggermente il tastatore e azzera prima di iniziare il controllo. Evita urti sul tastatore e riponi il comparatore nel suo astuccio. Per misure assolute di diametri e spessori usa i micrometri o i calibri; per verificare la planarità di un piano con riferimento al livello servono le livelle di precisione. Tutta la gamma è raccolta in utensili per misurare e tracciare.
